最近这阵子,国际半导体市场风起云涌。咱们面对外部设备限制,态度越来越硬气。很多人纳闷我们的底气到底在哪。
2026年1月17日,中核集团传来了一个重磅消息。由中国原子能科学研究院自主研制的“POWER-750H”成功出束。这是一台串列型高能氢离子注入机。核心指标直接拉满,达到了国际先进水平。

咱们国家在半导体核心装备制造上,又啃下了一块硬骨头。难怪大家看到我们在面对荷兰的光刻机禁令时,反制措施极其果断。我们手里握着的底牌确实越来越多了。
光刻机大家听得耳朵都起茧子了。在芯片制造链条里,光刻机其实只是个画图的。刻蚀机负责雕刻。薄膜沉积设备负责盖房子。
这三位老大哥,还得加上今天的主角——离子注入机。凑齐这四大金刚,芯片才能真正通电干活。

这台注入机的作用很神奇。它就像个极其精准的“撒盐机”。它把特定的离子强行打进硅片里,从而改变硅片的导电特性。

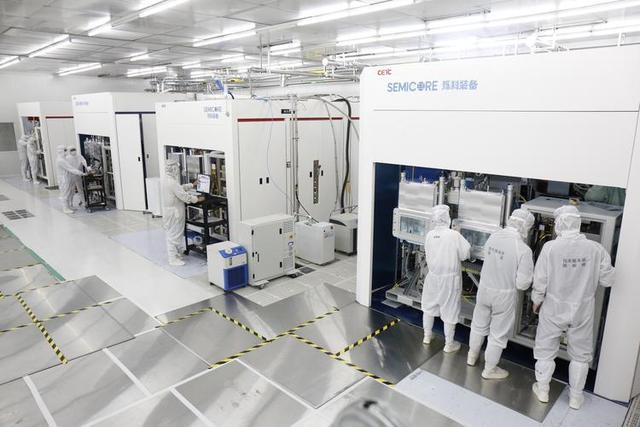

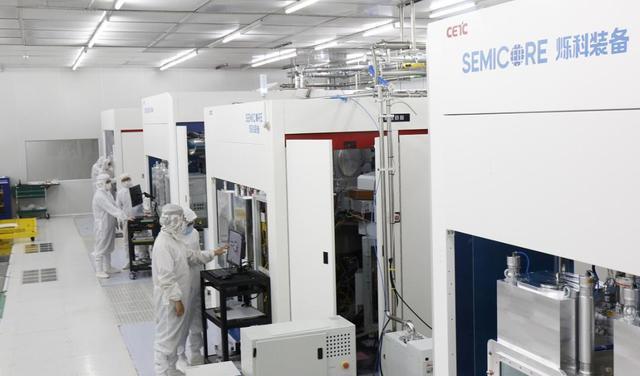

普通的注入机,咱们国内企业早就搞定了。拿北方华创来说,他们生产的设备早就用在了手机以及电脑的逻辑芯片上。这次原子能院弄出来的机器大不一样。它是专门给“功率芯片”量身定制的。

功率芯片干嘛用的?它是专门用来管电的。拿我们的新能源汽车、高铁与风电光伏来说,这些大家伙里面的芯片每天都要面对成百上千伏的高压。
芯片要想扛住这么大的电压,硅片就得做得极其厚实。硅片变厚了,通电时的损耗也就跟着变大了。这就成了一个死结。
工程师们想了一个绝招。他们把硅片做薄。同时在硅片背面深处,人为造一堵用来挡住电场的墙。这堵墙能完美解决高压与高损耗的矛盾。

造墙的材料就是氢离子。我们要把能量极高的氢离子,狠狠打进硅片极深的地方去。这就需要一台巨型的高能机器。
过去的设备根本打不了这么深。打穿这种厚度必须使用兆电子伏特级别的机器。POWER-750H的精妙之处就藏在这个“串列”二字里。
我们可以把它看作一枚两级火箭。

这台机器一开始用的材料带有负电,叫做“负氢离子”。
机器内部有一个超级高压管,它的另一端带有极强的正电位。负氢离子一进去,就会被这股巨大的正电位猛烈吸引过去。这就完成了第一级加速。
这颗离子冲到高压端后,会撞见一个特殊的剥离器装置。这个装置直接把负氢离子外层的电子给强行剥离掉。负氢离子瞬间变成了带正电的质子。

神奇的事情发生了。刚才吸引它的正电位,马上就变成了排斥力。这股巨大的排斥力将质子狠狠推了出去。这就完成了第二级加速。
两脚油门踩到底,质子携带着恐怖的能量,精准扎进硅片的指定深处。整个过程行云流水。

长期以来,这种级别的机器一直被美国与日本的企业死死把控着。为什么这次打破封锁的,偏偏是一家搞原子能的研究院?

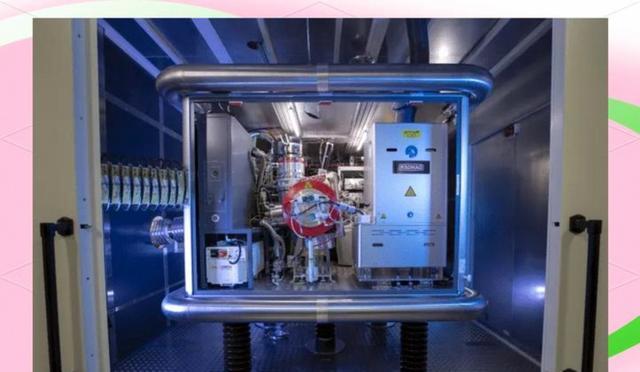

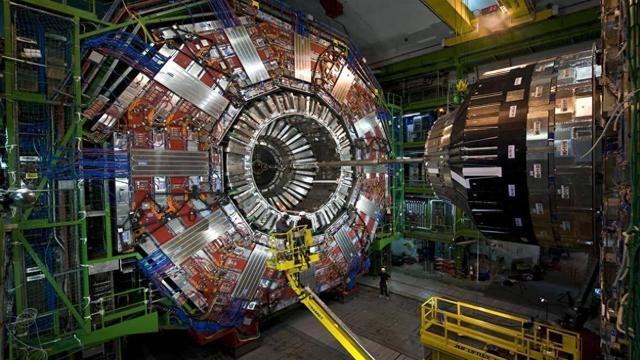

答案其实非常震撼。这种高能离子注入机,本质上就是一台小型的粒子加速器。
想要控制兆电子伏特级别的能量,机器内部必须具备极高的真空度以及极其变态的绝缘设计。哪怕漏出一丝电,几百万的设备瞬间就会烧毁。

原子能院这些年天天跟高能粒子打交道。他们对这种核心物理问题的理解极其深刻。这就叫降维打击。他们把核物理领域积累几十年的真功夫,直接用在了半导体设备上。
我们是全球最大的功率半导体消费市场。全球一半的需求都在我们这里。在这场科技博弈中,核心设备买不到,也求不来。

这次突破意义非凡。这台机器的成功,意味着我们彻底打通了功率芯片制造的任督二脉。
我们的新能源车企以及高铁工厂,再也不用担心半导体设备断供的问题。
大国重器的崛起配资之家,靠的就是我们科研人员的骨气与智慧。
